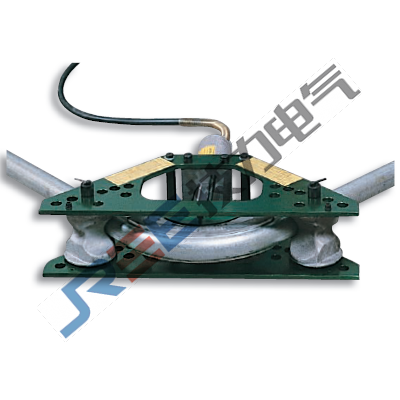

777 分部液压弯管机安装说明
　　1.将活塞A放在机架F的两片挡板之间。
　　2.液压缸头部固定插销C插入机架F和活塞A.确定固定插销C与弹簧销D连接妥当。
　　3.根据需要弯曲的导管来选择弯管模（K或L）。

·                                 如果使用12½″―2″弯管模（K），就用弯管模固定销J将模具固定在模座I上，再用活塞销E将模座I装到活塞A上。

·                                 如果使用2½″―4″弯管模L，就用弯管模固定销J将模具固定在活塞A上。
　　4.把管架G放入机架F并定位于适合待弯曲导管的位置上。放置管架使，将管架上适合待弯导管的一面朝向导管。
　　5.将管架插销H从上挡板插入管架及下挡板。转动球上的固定销使管架固定。
　　6.高压油管B一头连接活塞A，一天连接泵浦。
　　注意：连接前要清洁快换接头。用手旋紧快换接头，使所以螺纹均啮合上。不要使用工具拧快换接头。
　　7.如果使用电动液压泵浦，需将电源插头插入合适的电源插座中。

      777 分部液压弯管机步弯曲说明

　　当作大半径弯曲时，就需采用分步弯曲。分步弯曲就是一系列程度非常接近的小量弯曲或弯曲动作。

　　1.确定导管尺寸，管柄长度，弯曲角和弯曲半径。

　　2.求出导管总长即展开长。使用90°角的展开长度公式，使用90°角的展开长度表。

　　3.找出中心弯曲点的位置，在导管上做标记。参考“90°弯曲中心定位”

　　4.参考“建议的弯曲次数表”。根据半径求出适当的弯曲次数，这通常是一个奇数。

　　5.用弯曲次数除以展开长度，求出每次弯曲的距离。

　　6.在导管上做标记。

　　7.用活塞行程常数表求出每次弯曲大约的活塞行程量。

　　8.弯曲导管。
